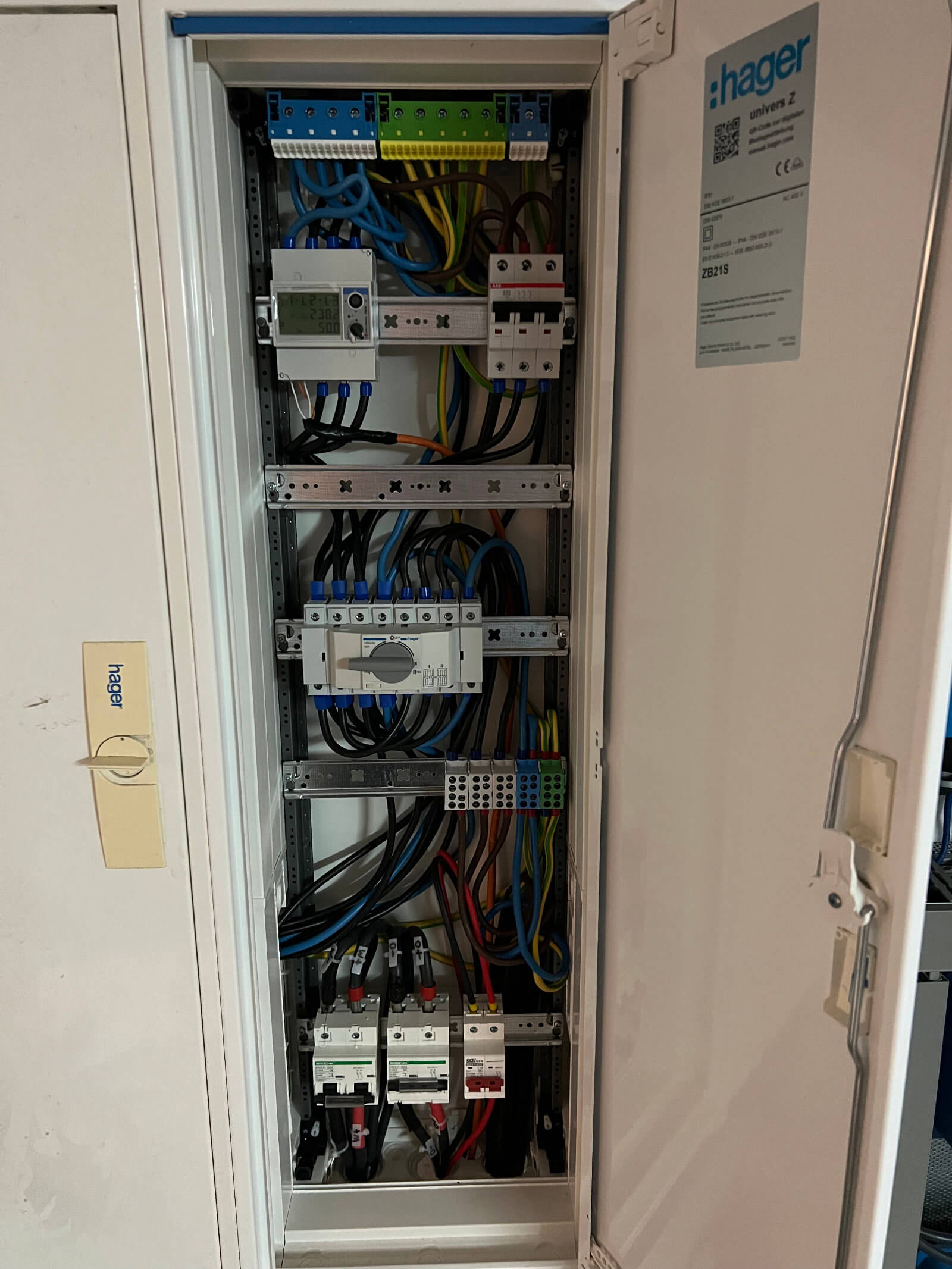

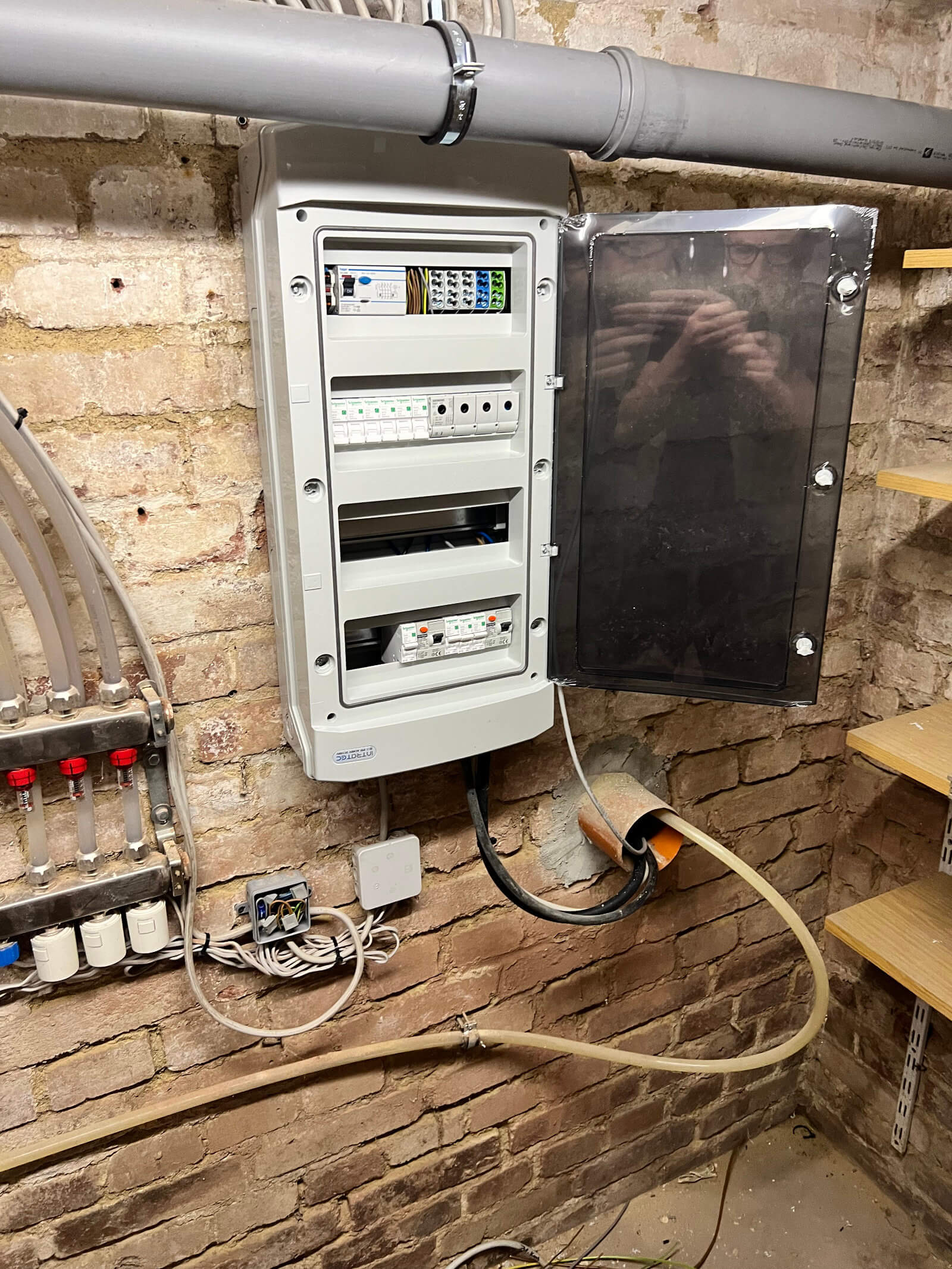

PV Anlage + Erweiterung

Inhalt

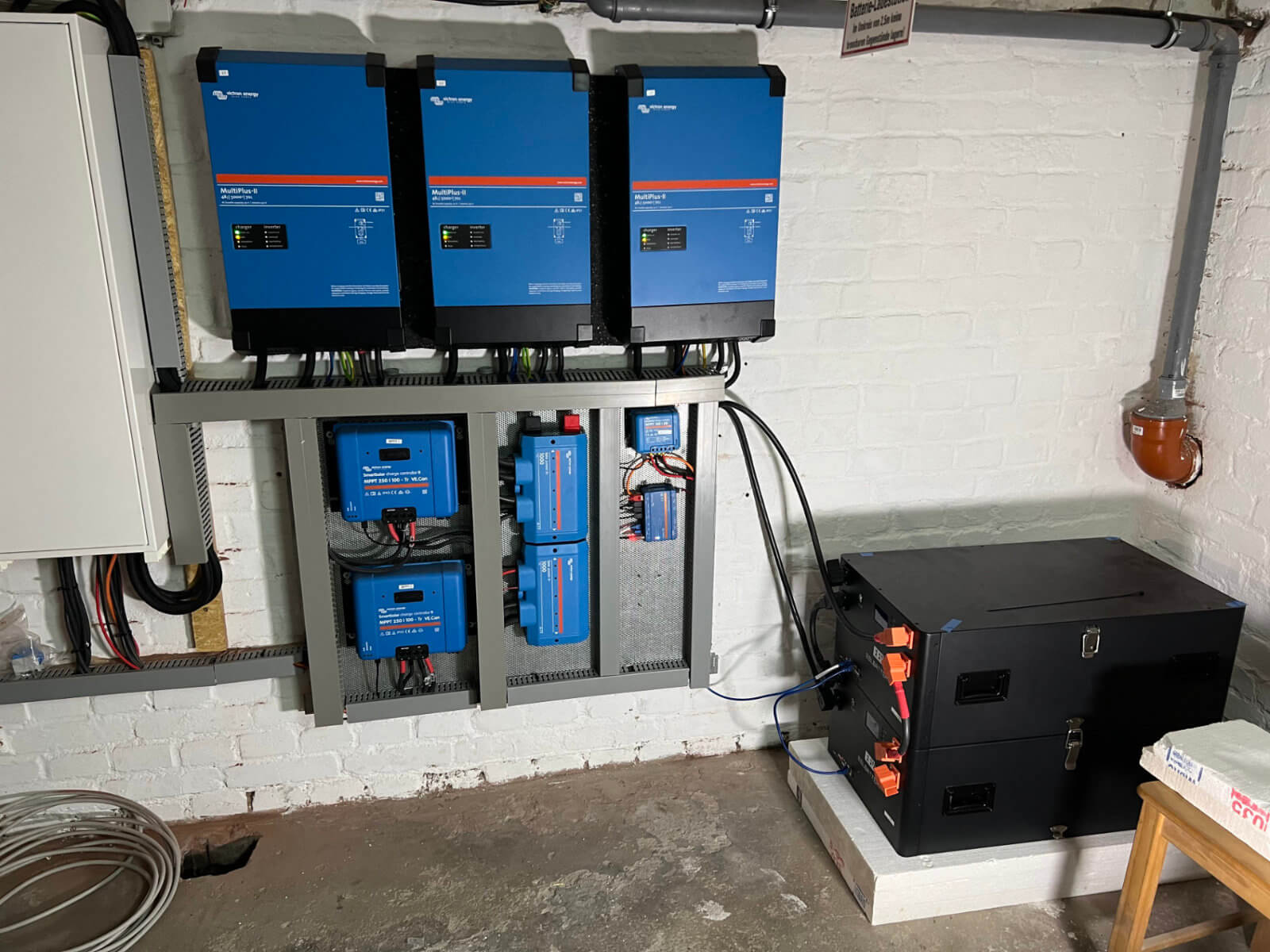

Victron Multiplus 2-5000
Victron MPPT 250/100 (2x)

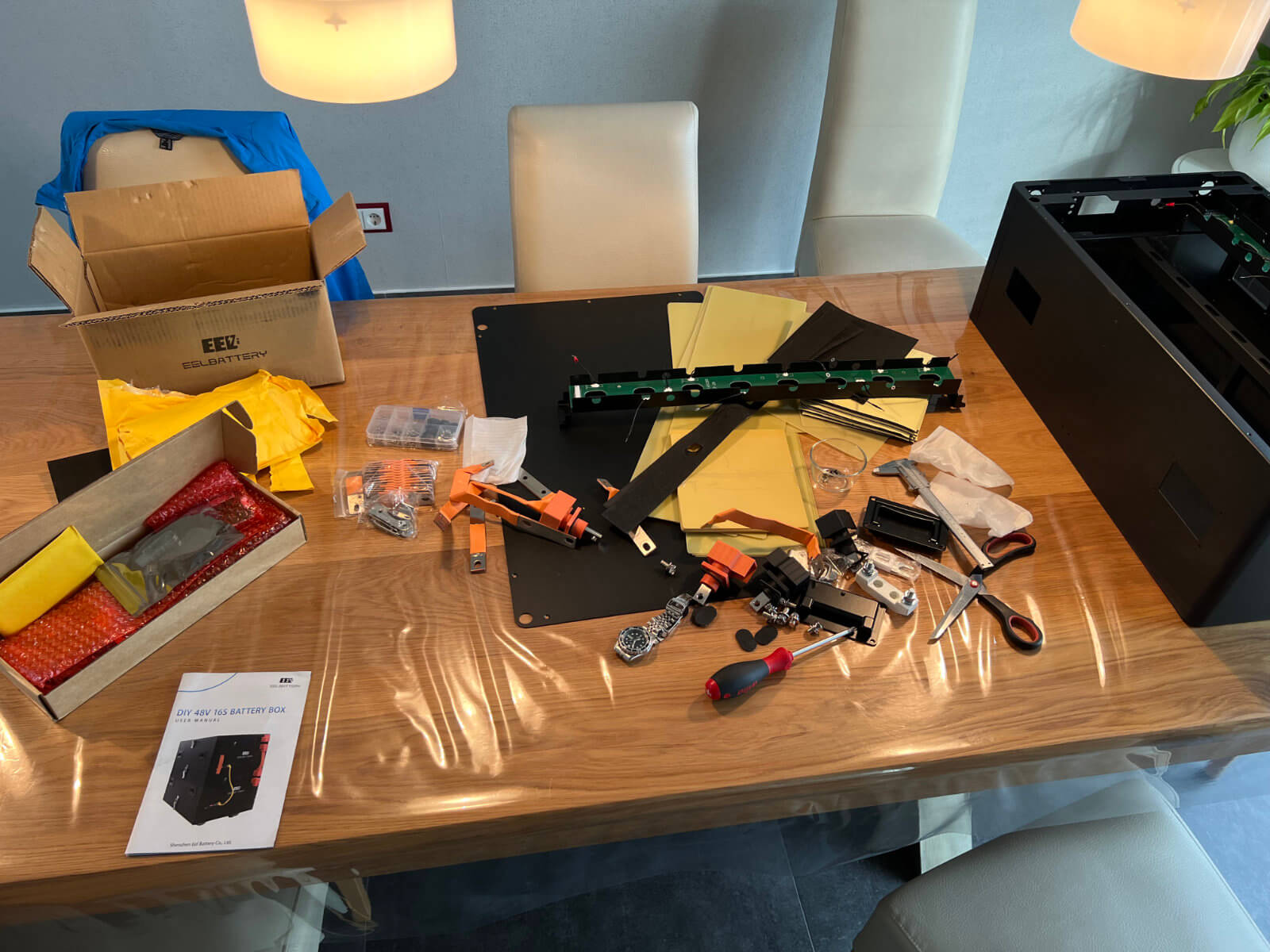

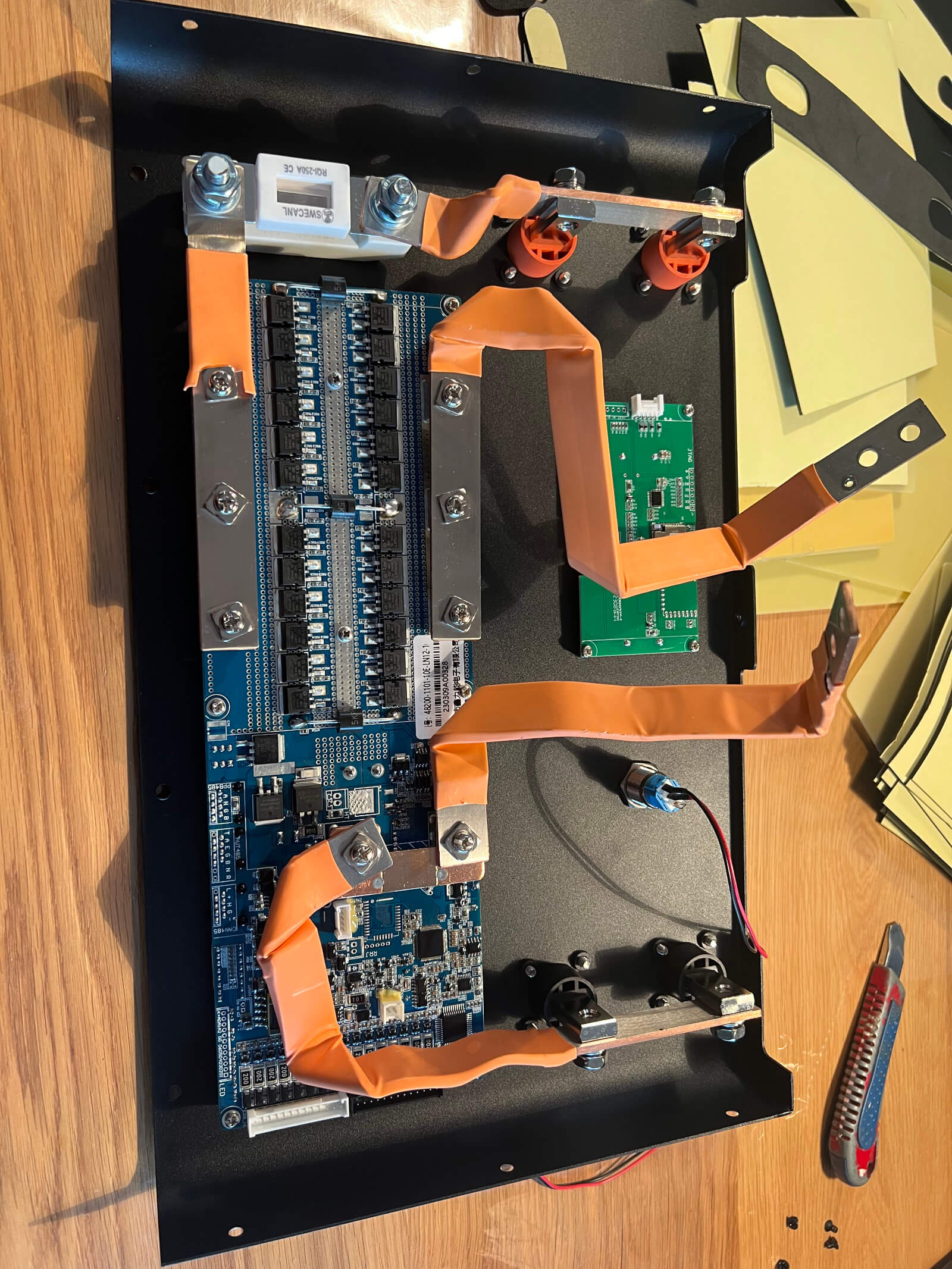

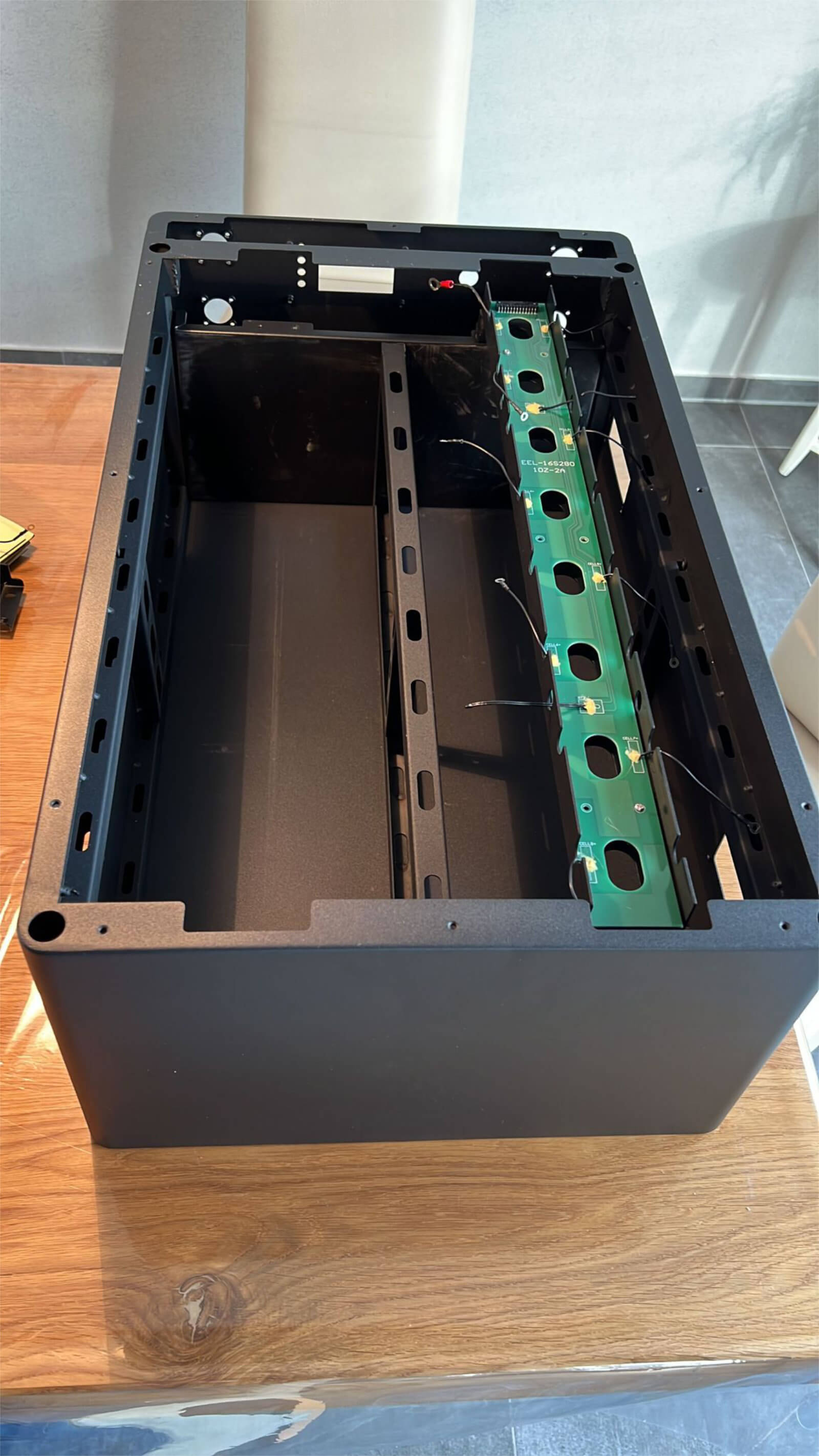

2 x EEL DIY Battery-Boxen mit insg. 30 kWh Speicher
36 x 450 Watt PV Module 1/3 cut Cells (Ost/West)
2 x 450 Watt Bifacial (Ost)
14 x 450 Watt Bifacial Glas/Glas Garten
4 x Hoymiles HMT 2000-4T (dreiphasig)
23,6 kWp Gesamtleistung

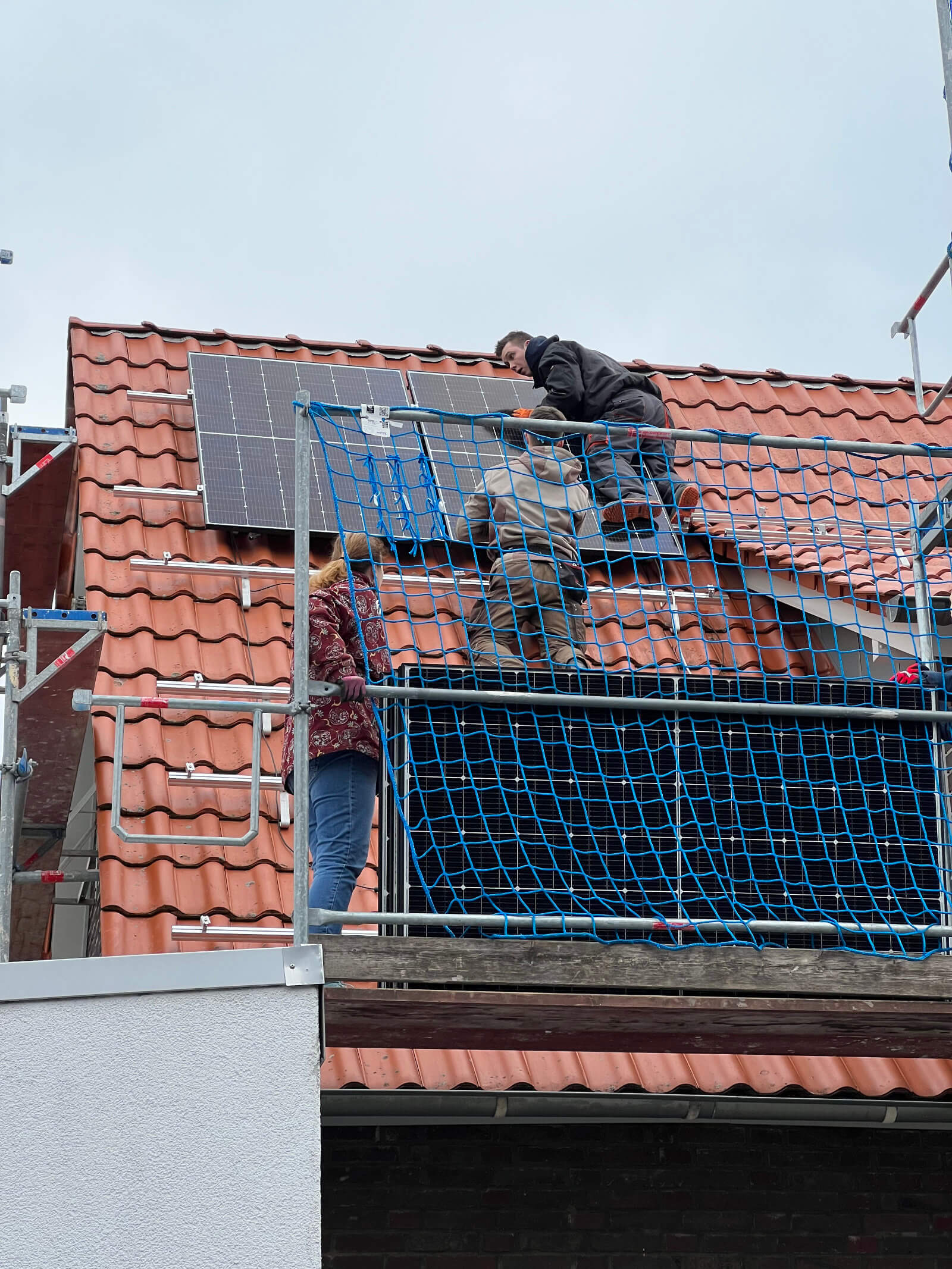

Ost

Immer drei Module in Reihe, insgesamt 7 Strings

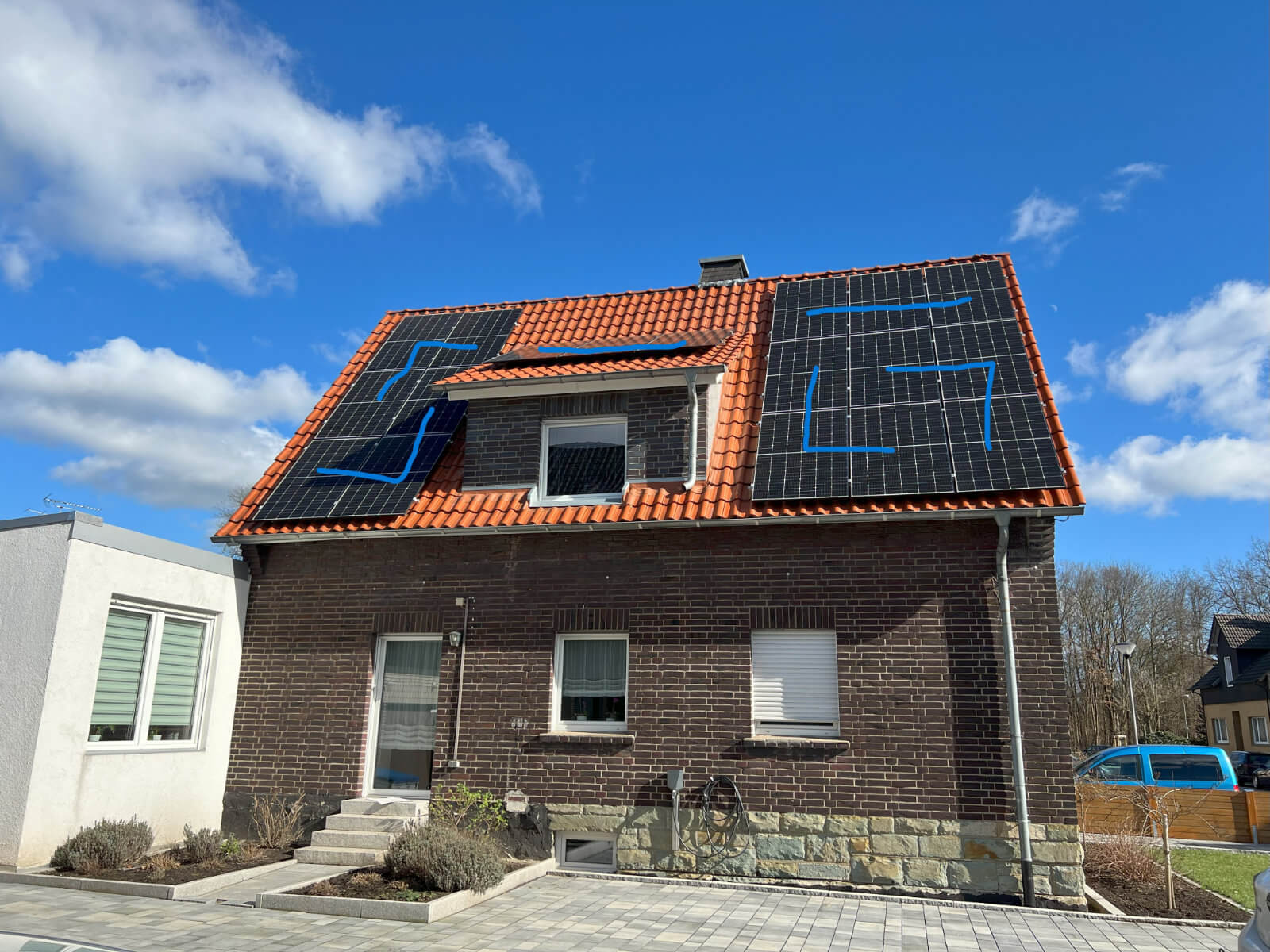

West

Immer drei Module in Reihe, insgesamt 6 Strings

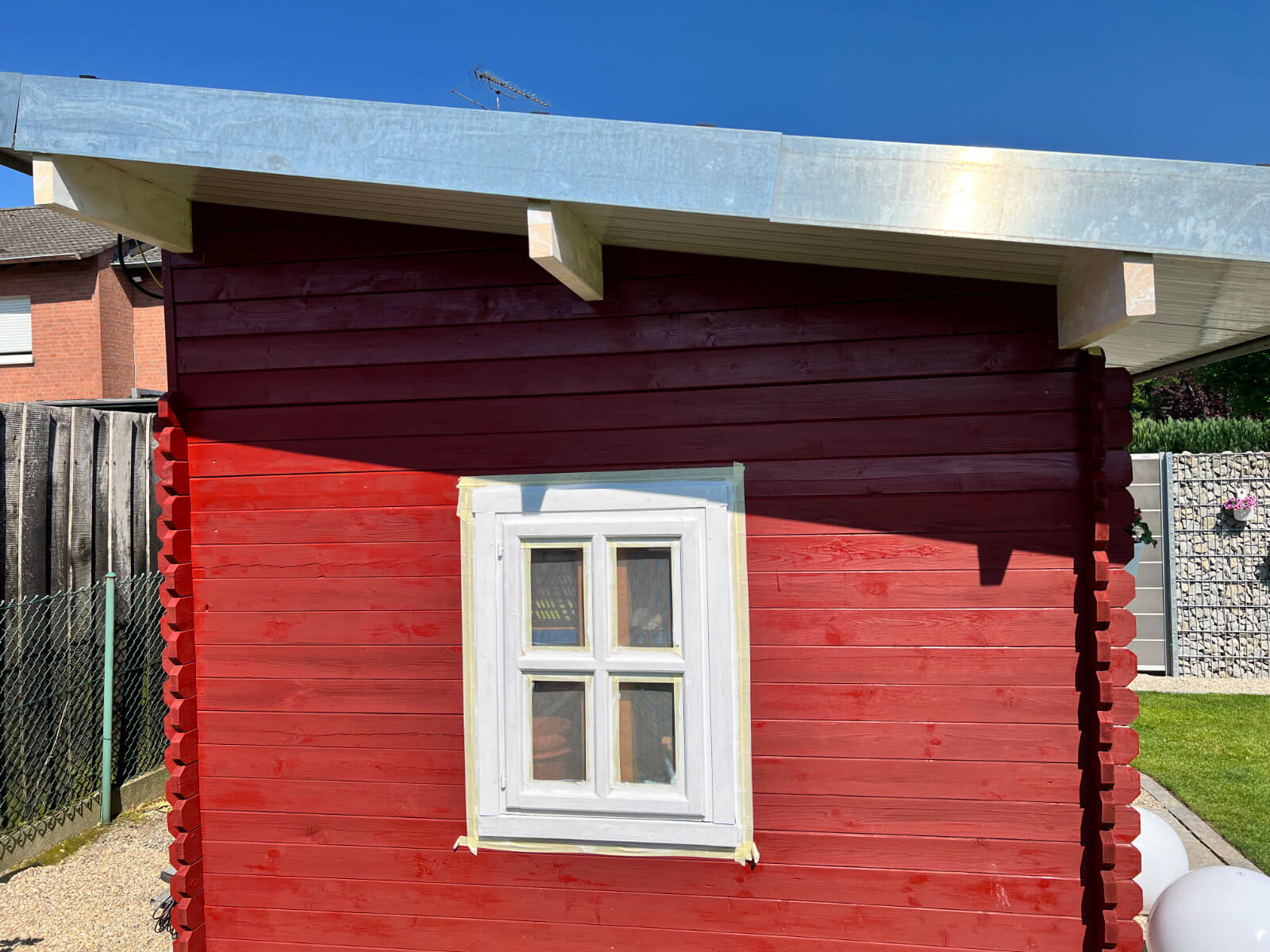

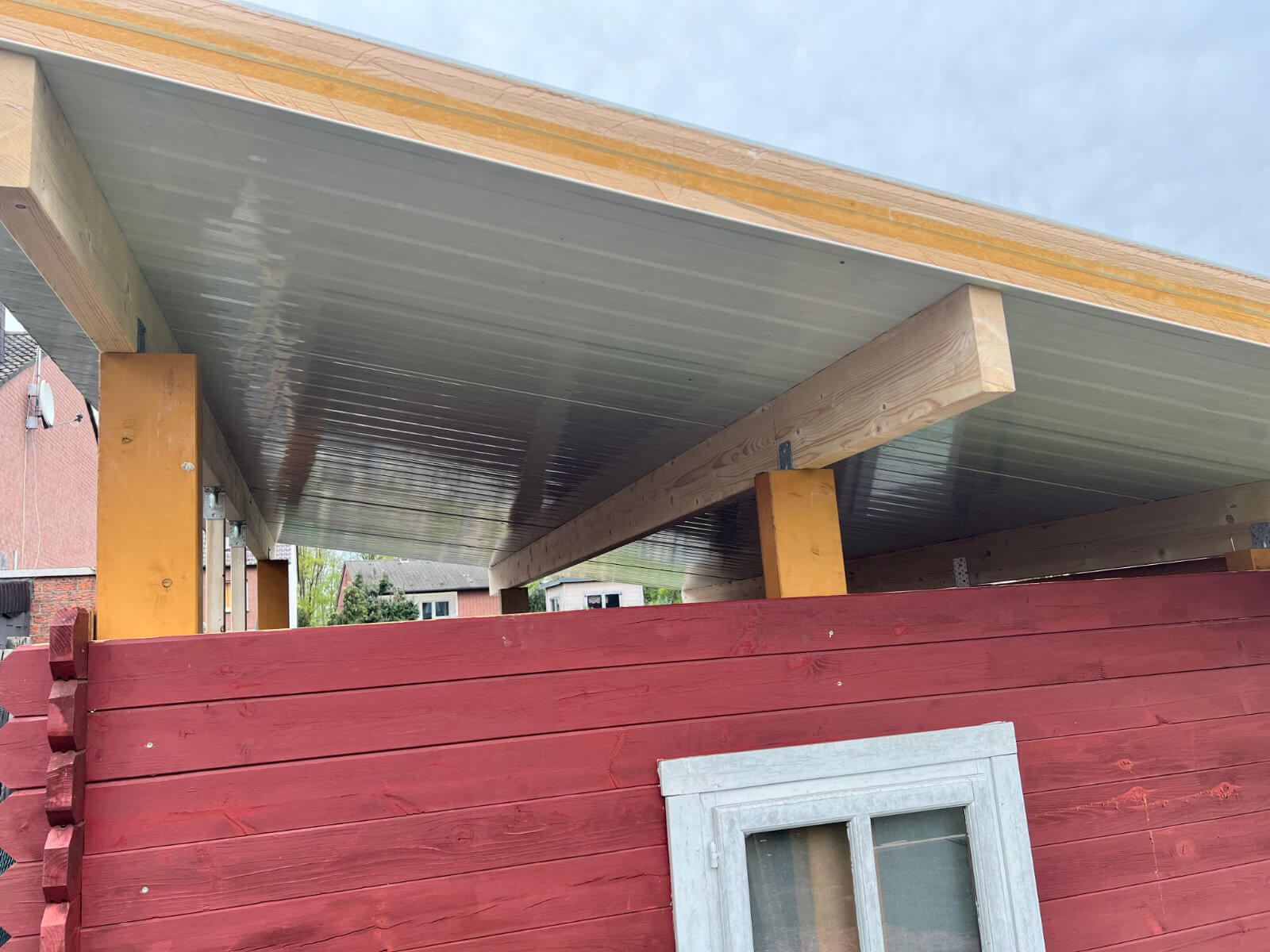

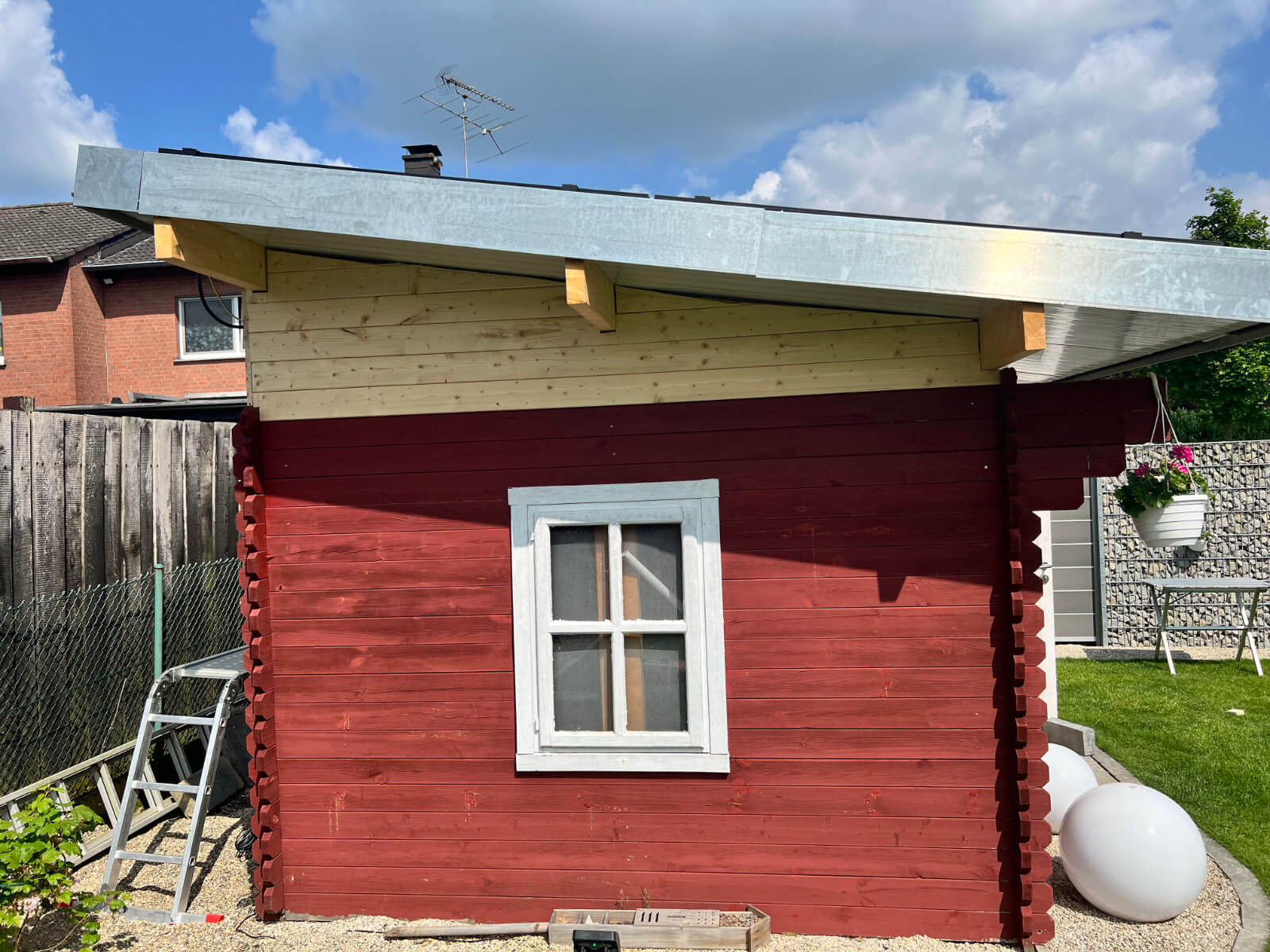

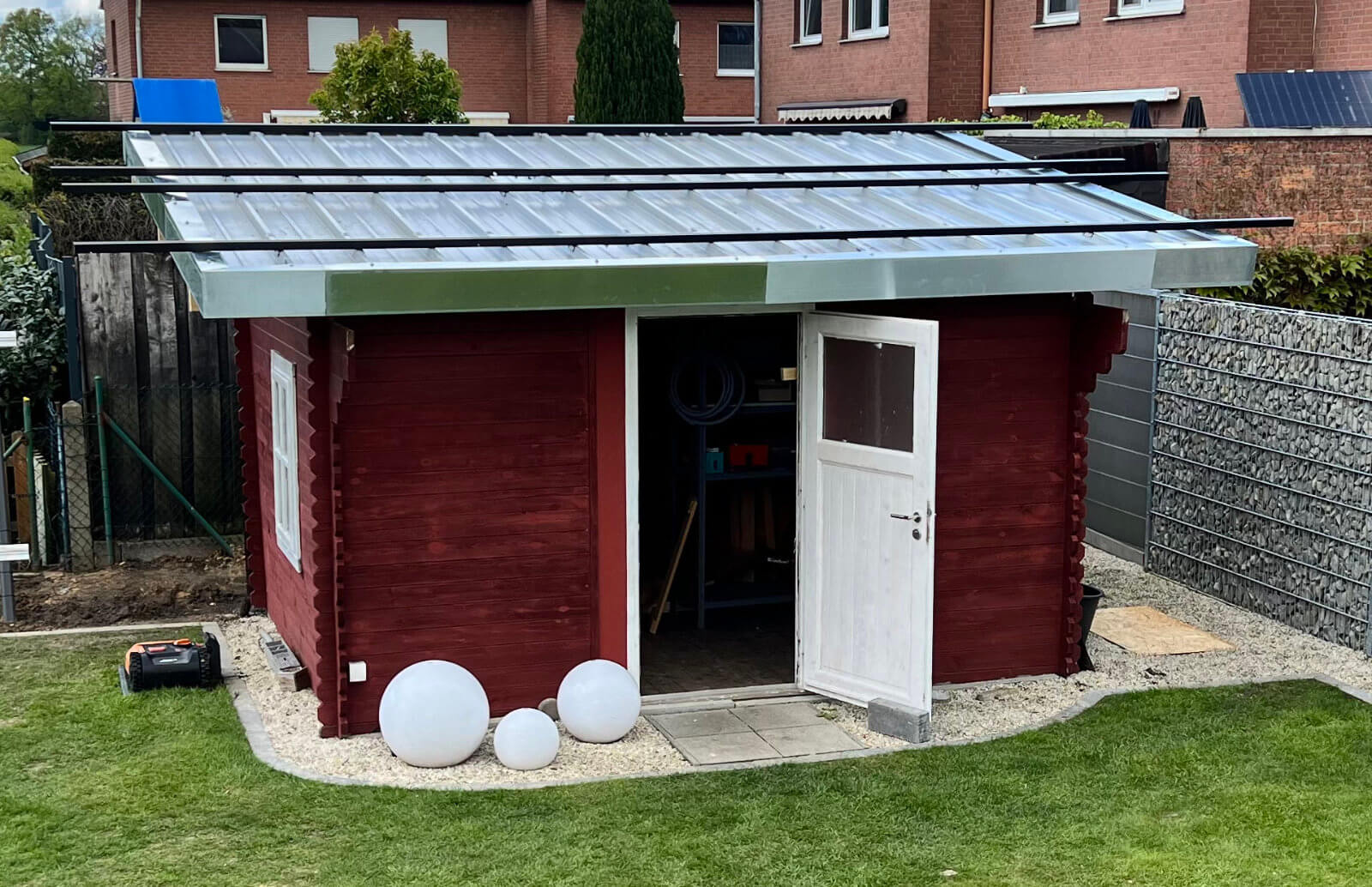

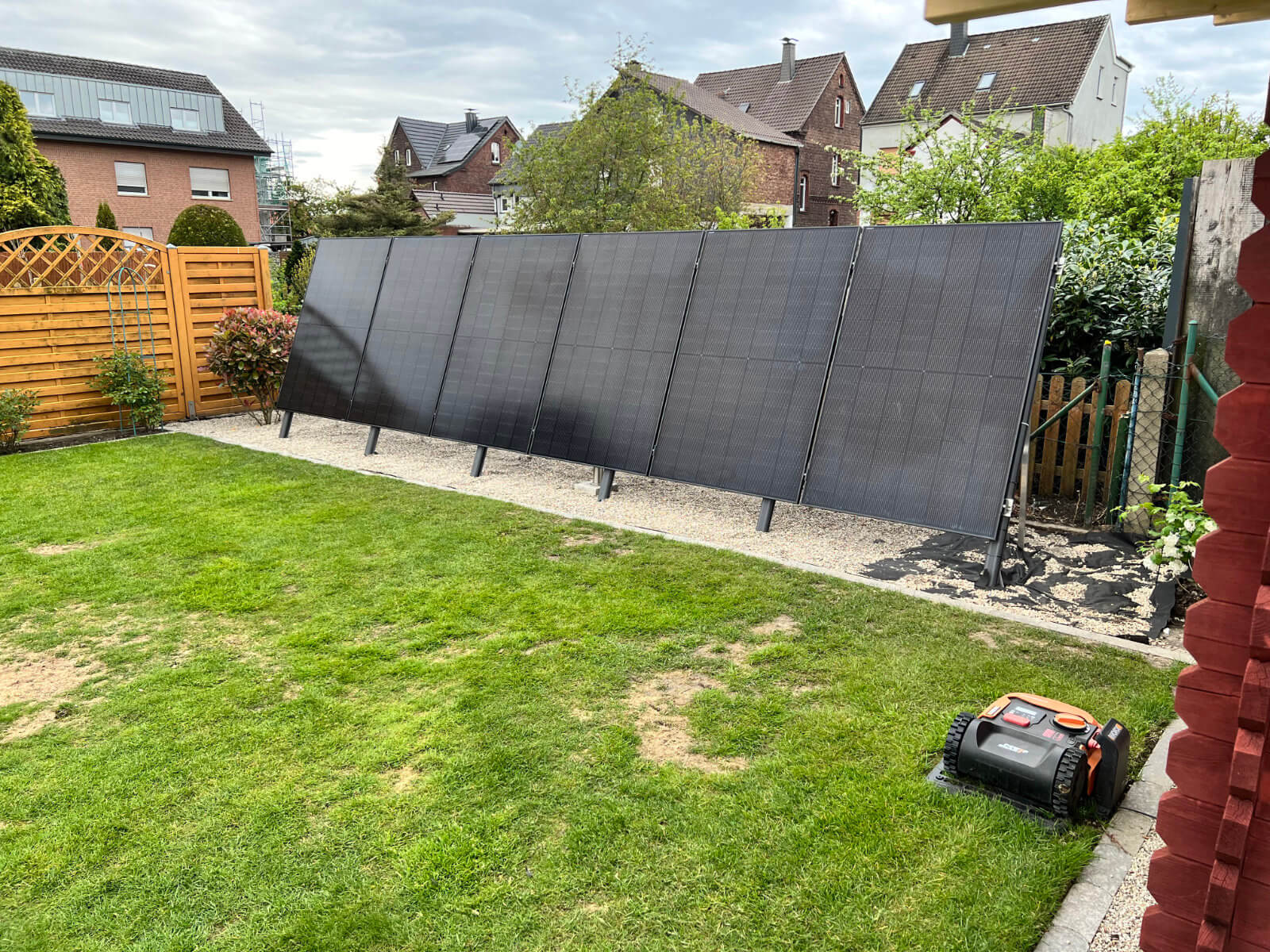

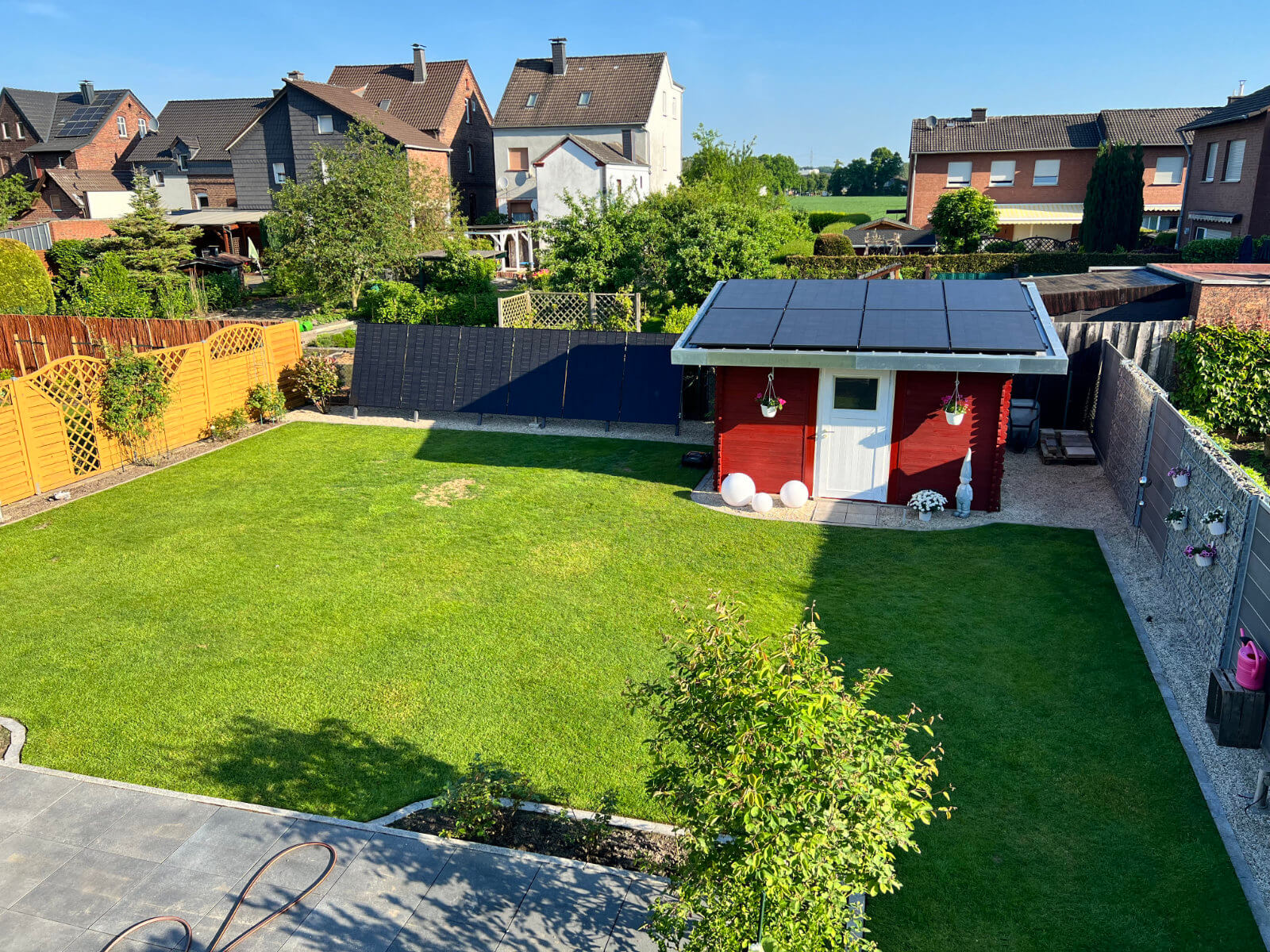

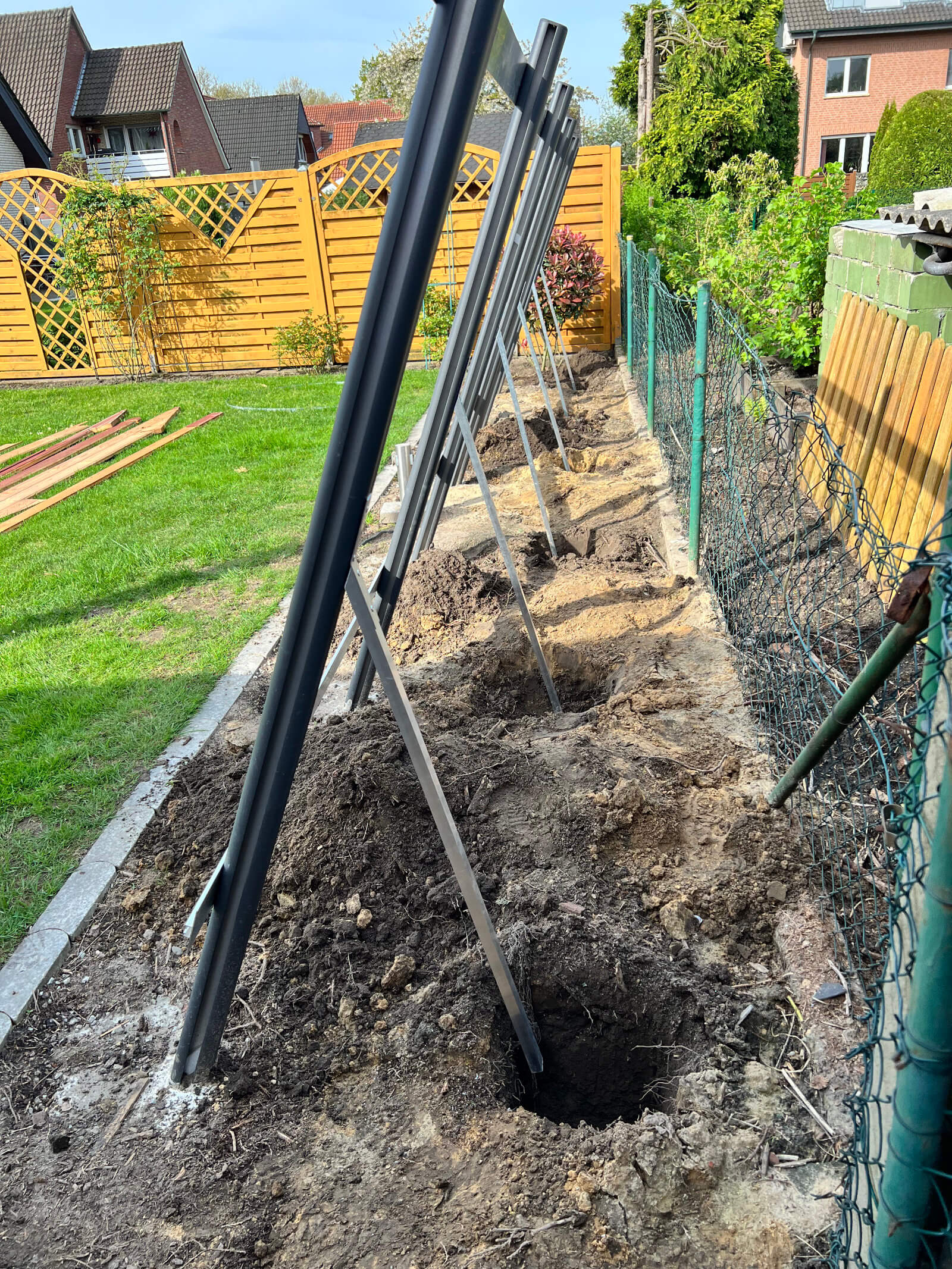

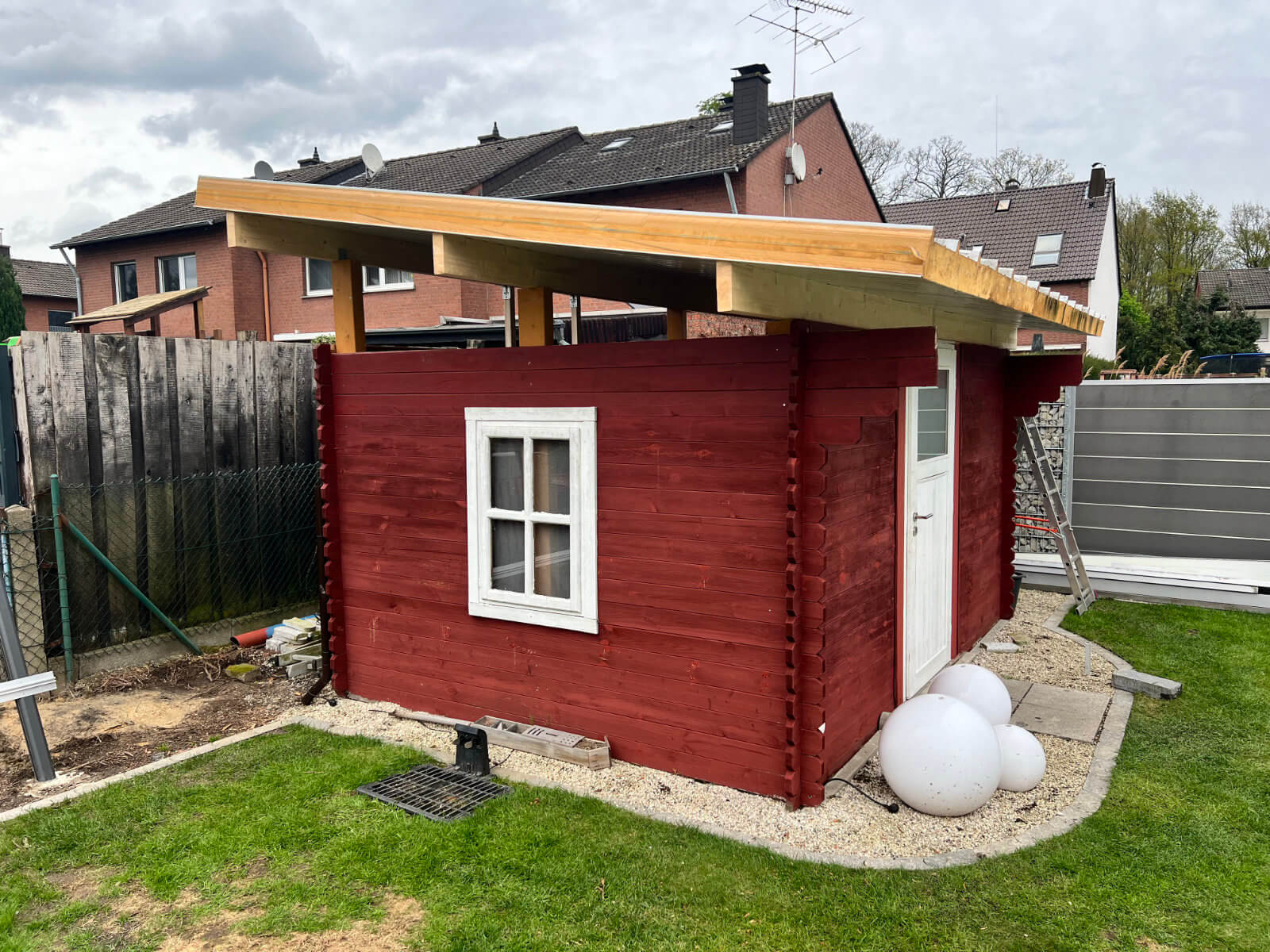

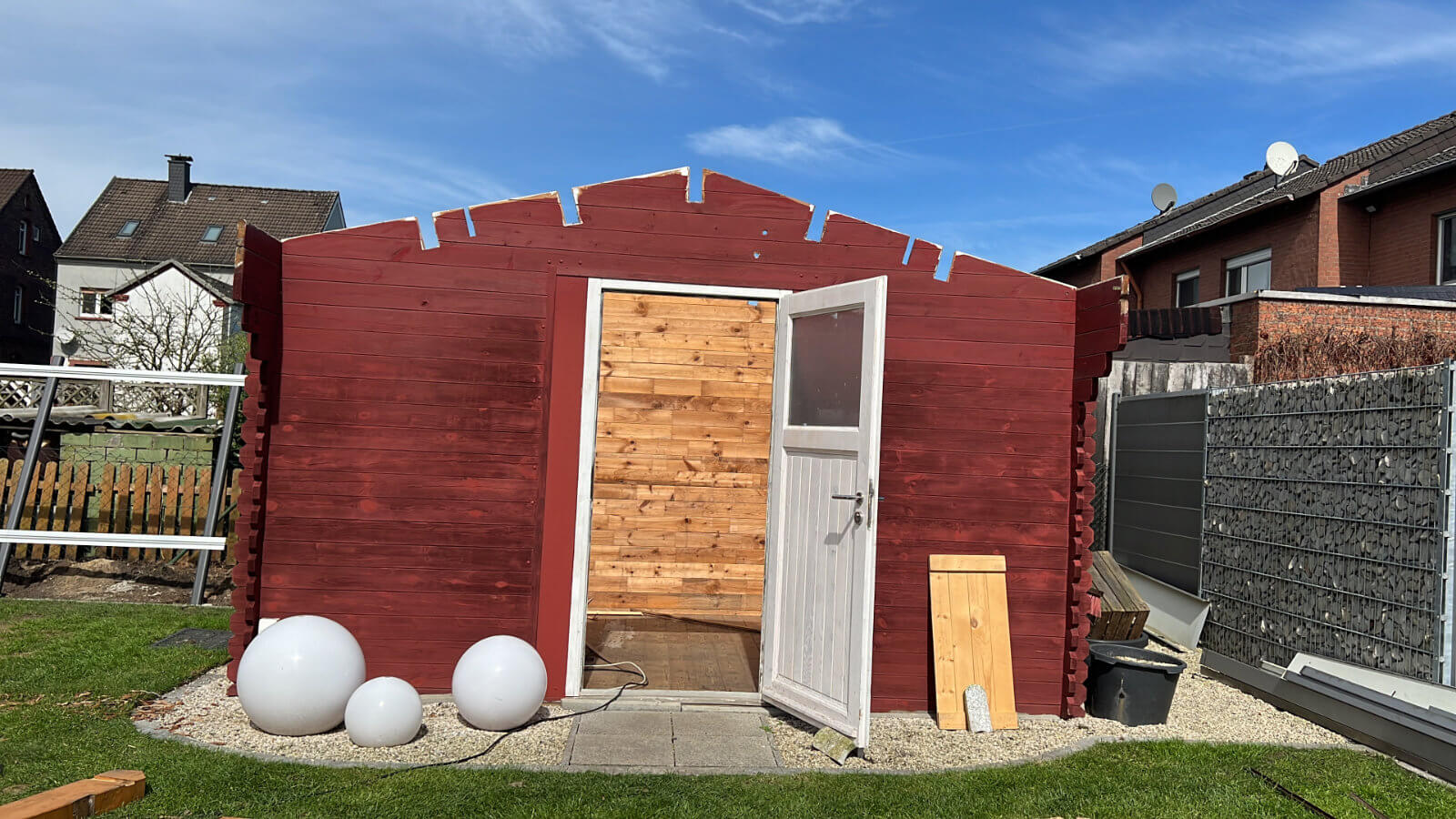

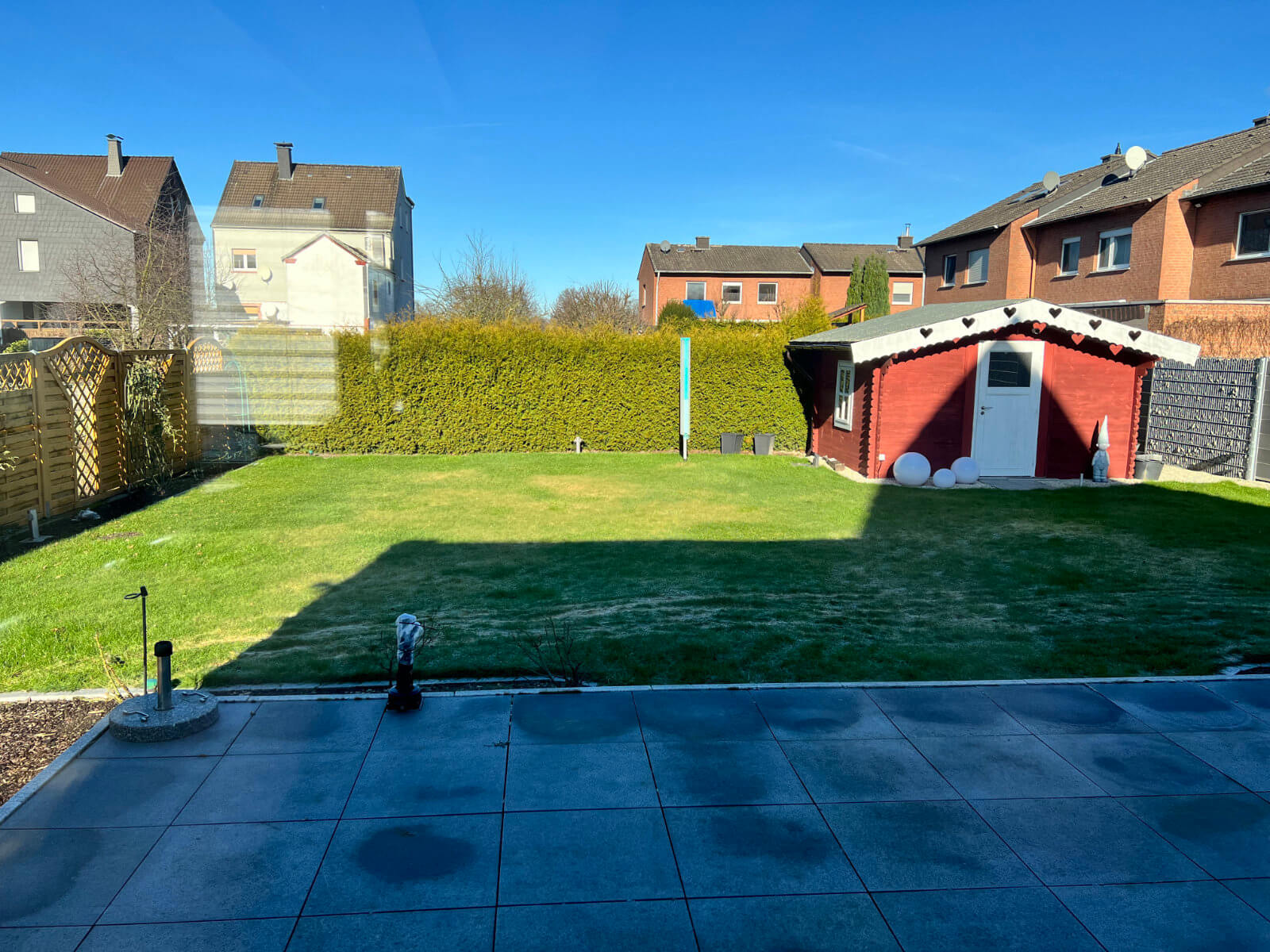

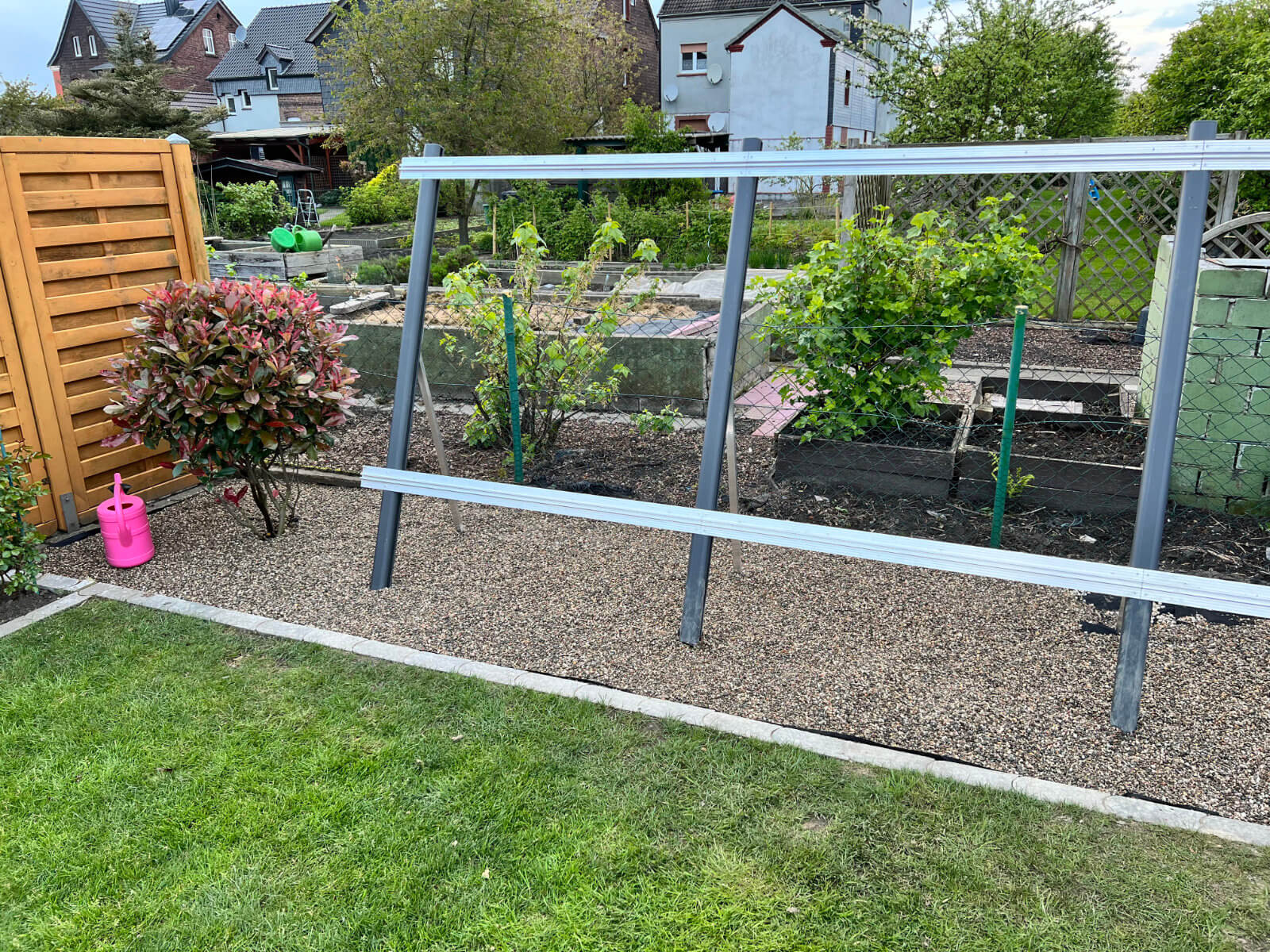

Garten - PV Zaun + PV Gartenhaus

14 x 450 Watt Bifaciale Glas/Glas Module von DNS Sale in Datteln (80 Euro pro Stück). Angeschlossen mit vier Hoymiles HMT 2000-4T (dreiphasig) Mikrowechselrichter.

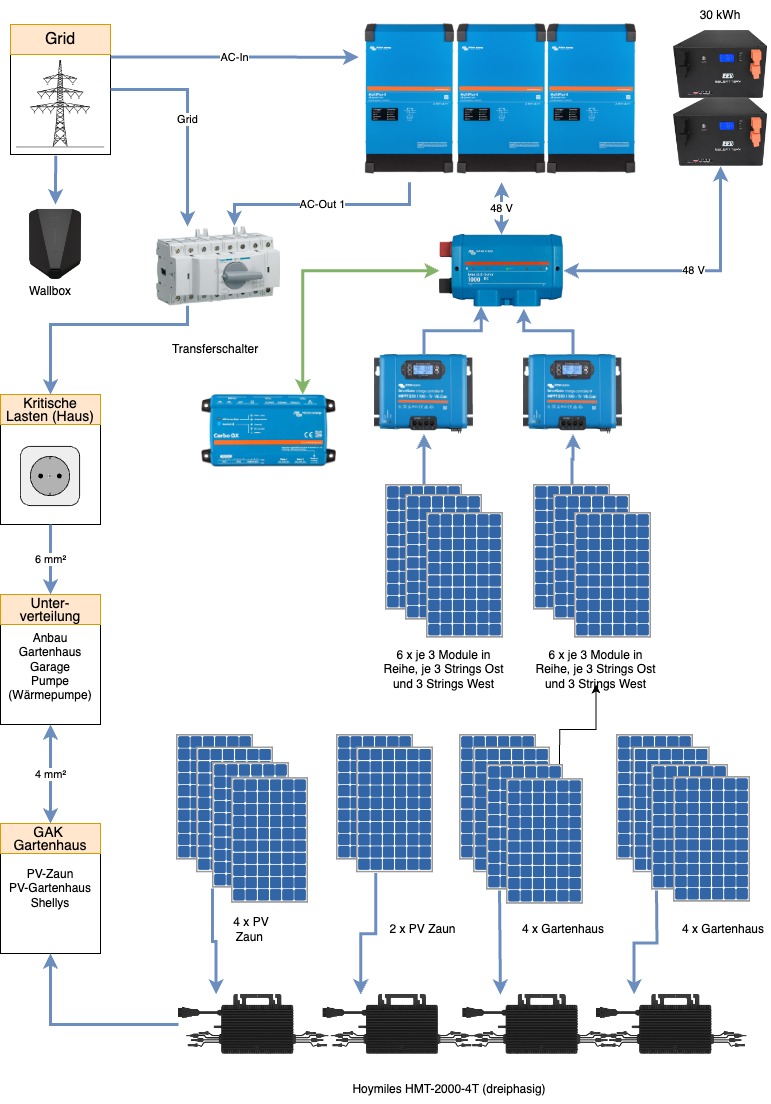

Zeichnung / Übersicht

Technische Zeichnung

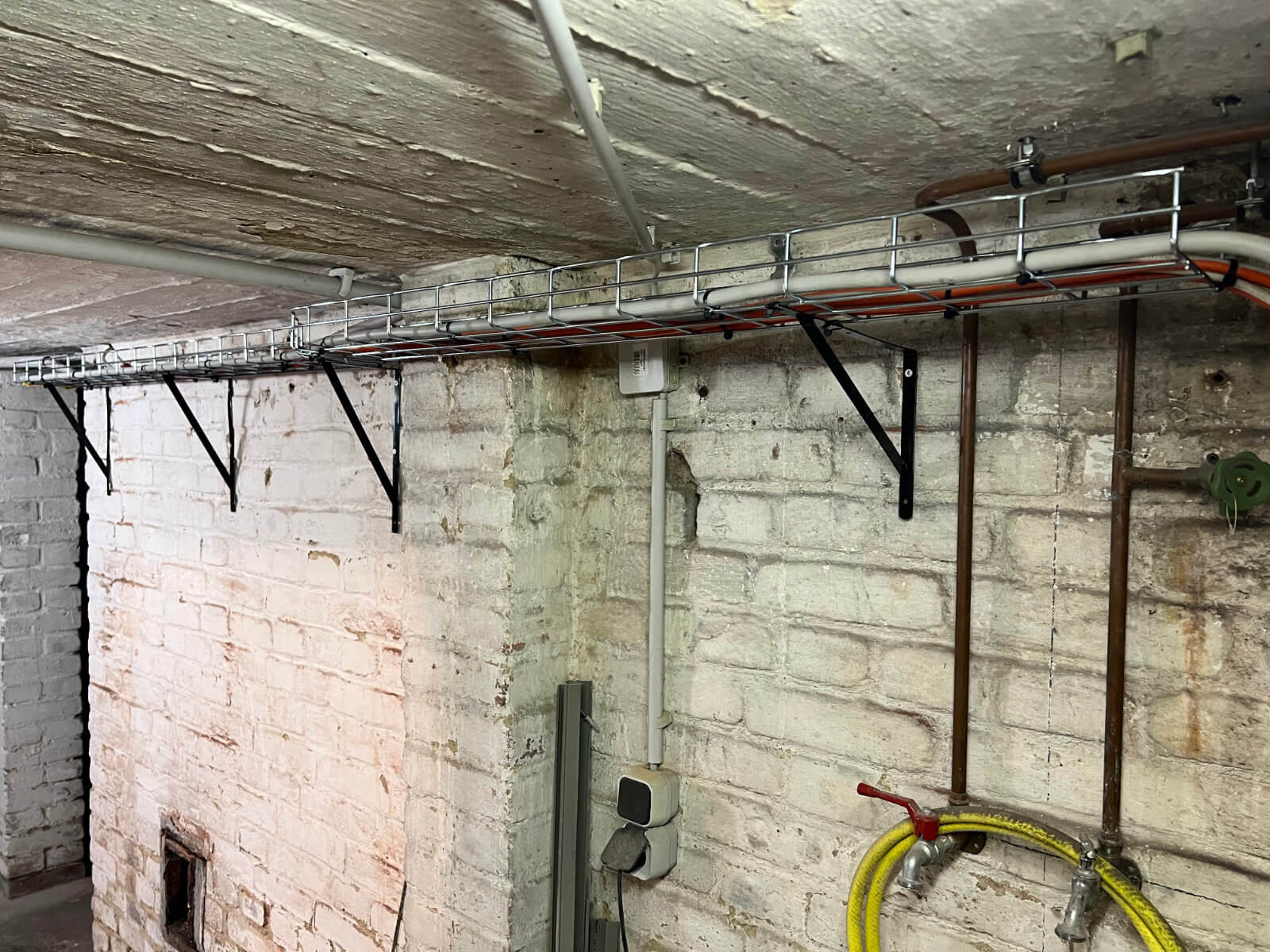

Aller Anfang ist schwer

Der erste Versuchsaufbau im Keller. Eigenbau Regal und eigenes Kompressionsgehäuse für die Batterien.

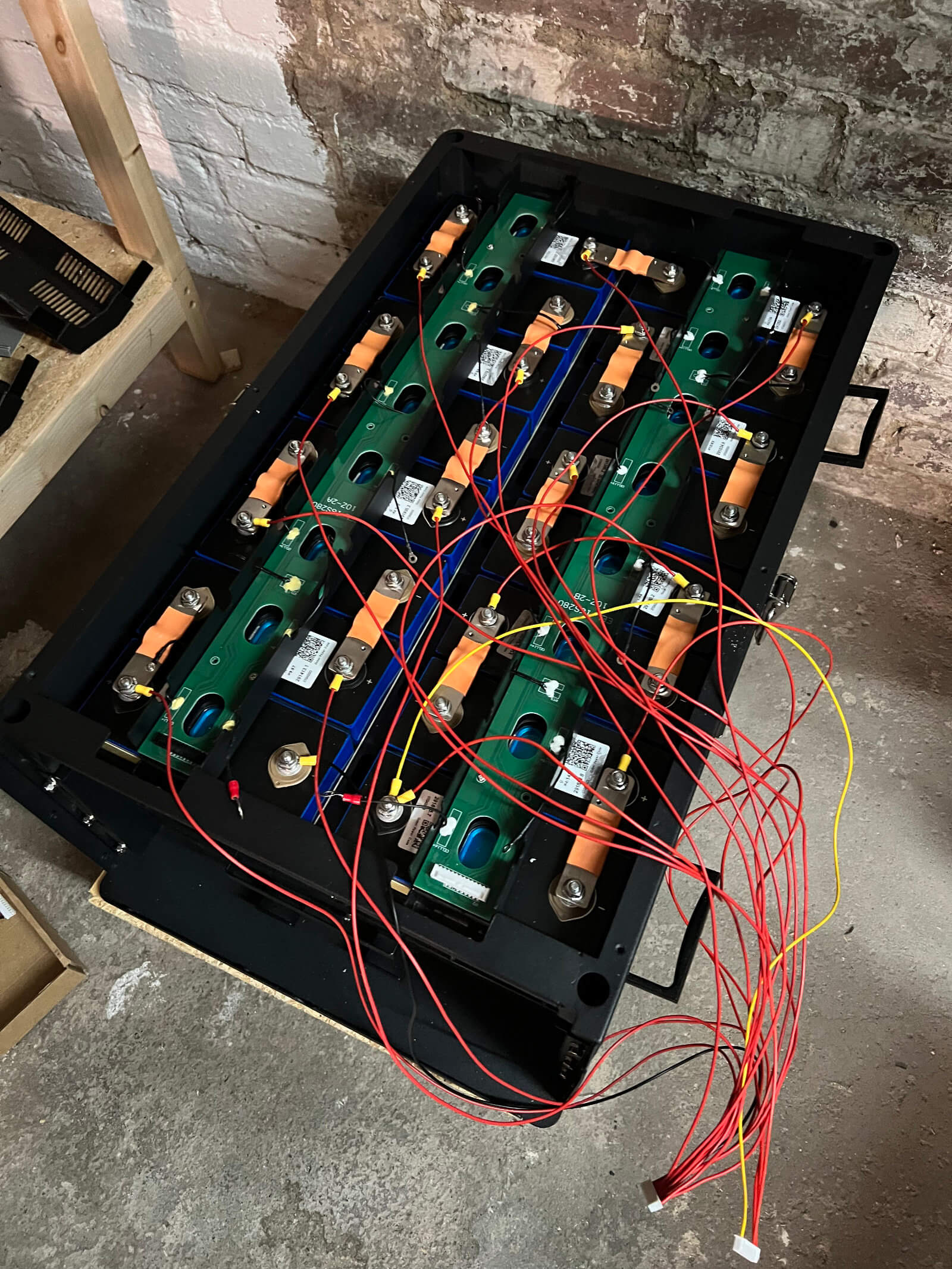

Batterien

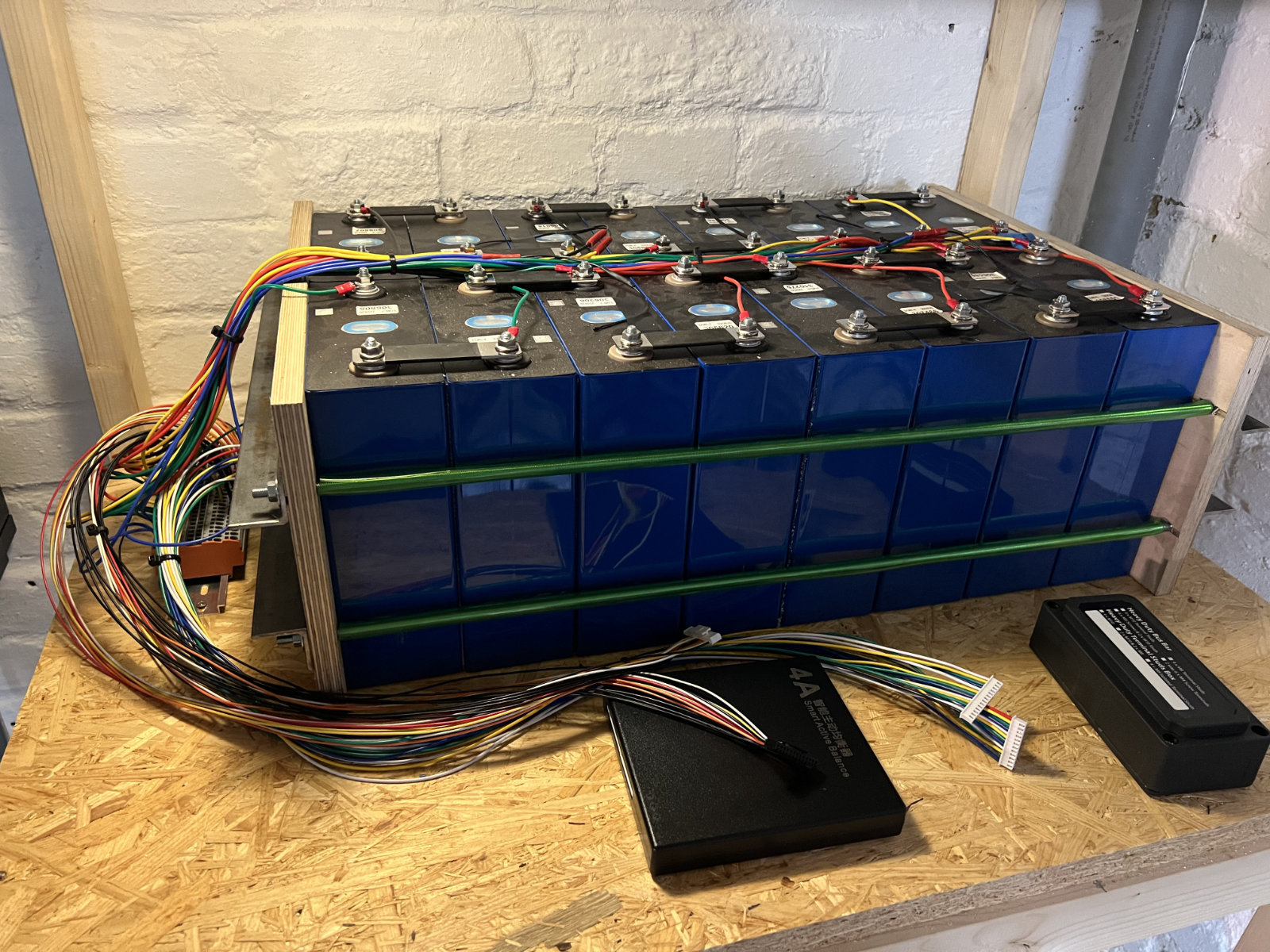

Die ersten 16 aus China importierten Lifepo4 Zellen. In einem Eigenbau Kompressionsgehäuse und mit Active-Balancer.

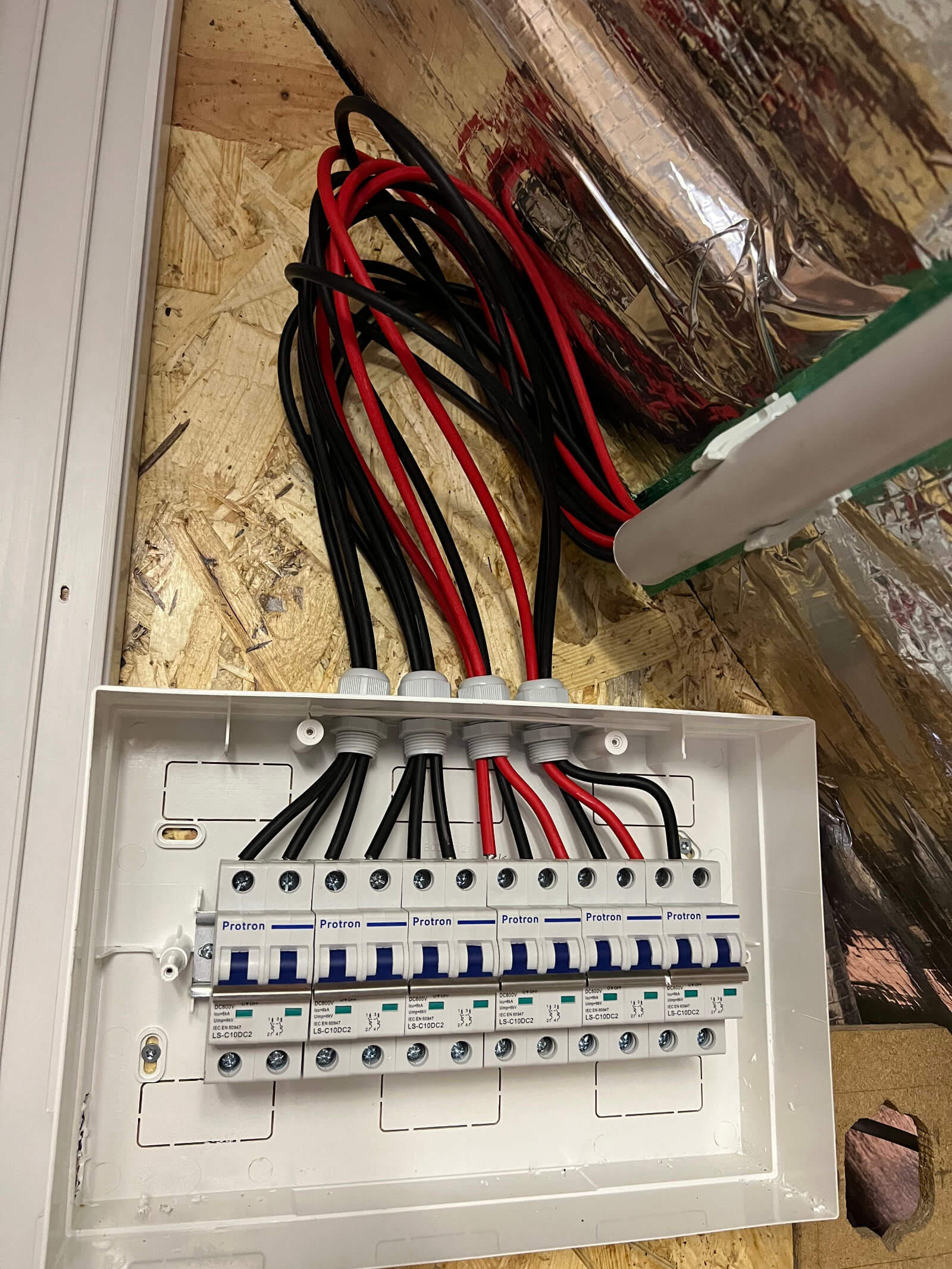

Dachgeschoss / Sicherungen

Vorbereiten der 13 Strings / Anschluss an die DC-Sicherungen. Es gibt zwei Sicherungskästen (nur einer ist auf dem Foto sichtbar).

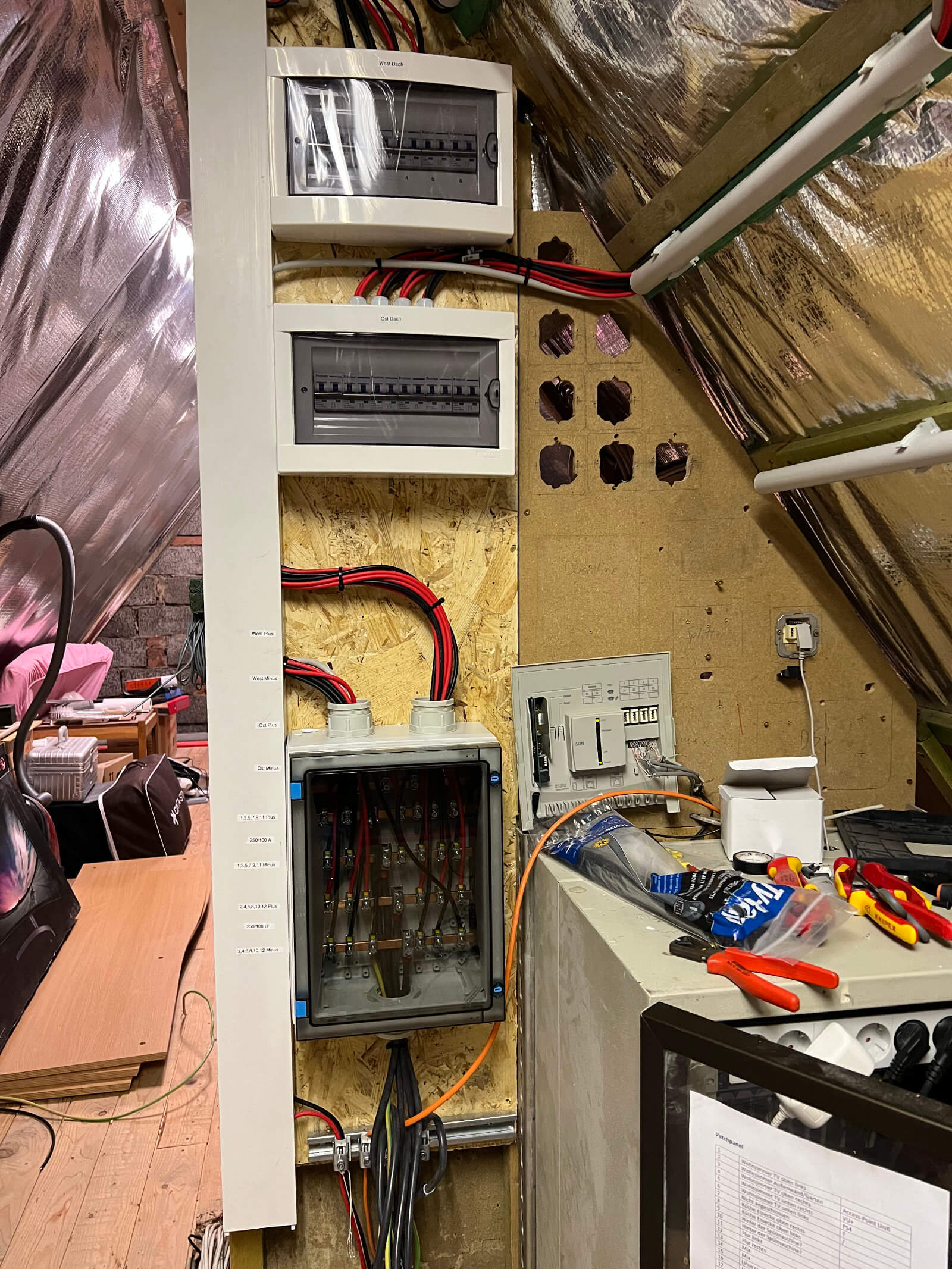

Dachgeschoss / Verteilung

Gesamtaufbau im Dachgeschoss. Aufteilung der 13 Strings auf zwei String im Sammelschienengehäuse.

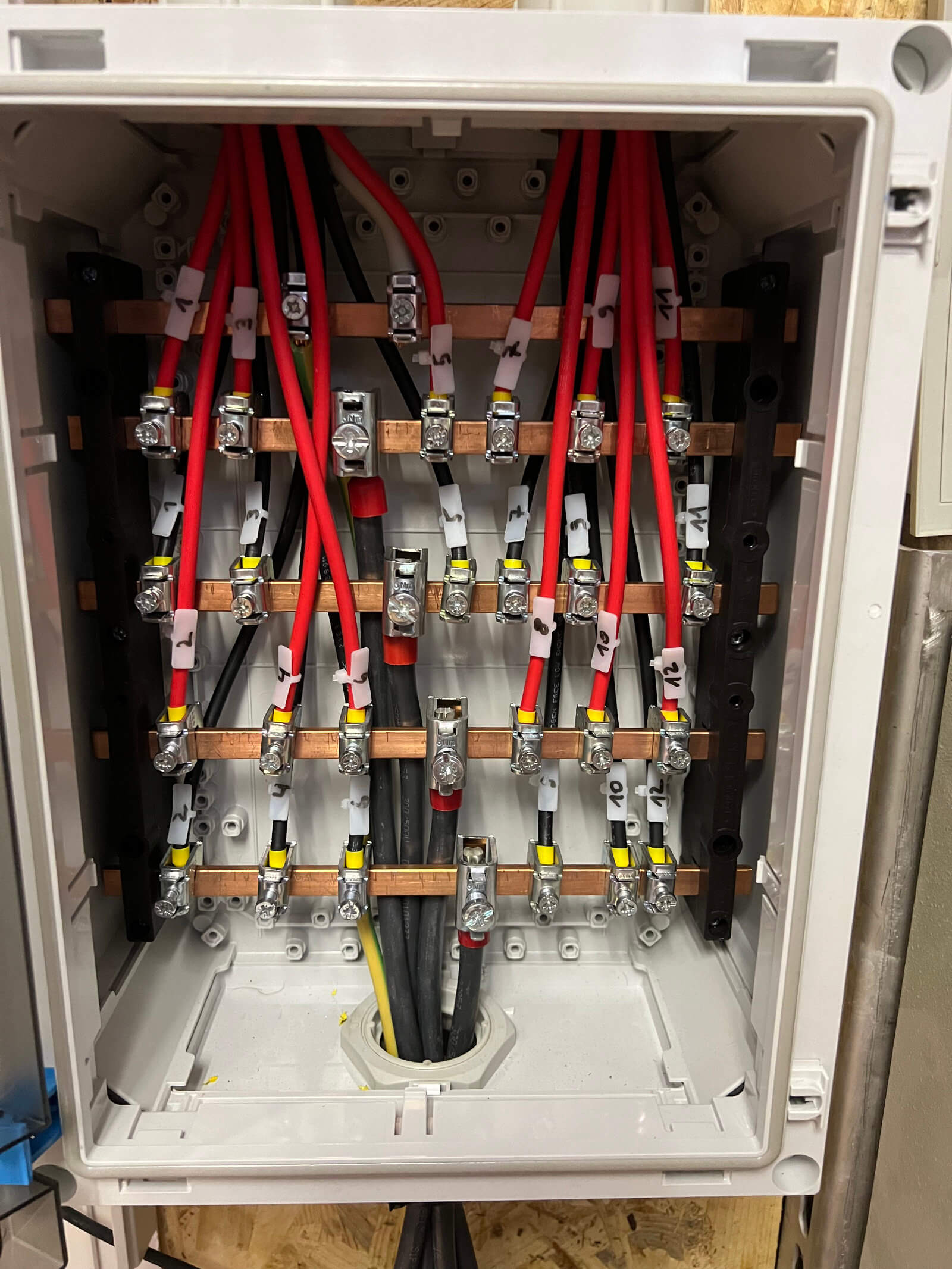

Dachgeschoss / Sammelschienengehäuse

Mit zwei Strings je 35 mm2 von hier aus in den Keller. Je 3 Strings Ost und drei Strings West zu einem String parallel auf eine Sammelschiene angeschlossen. Ein MPPT kann nur 5500 Watt, durch die Multistring-Verschaltung erhoffe ich mir eine optimale Ausnutzung der MPPT.
